Sysplan v1.1.2

2. PAD

Generarea automata a Planului de Amplasament si Delimitare, cu toate anexele aferente.

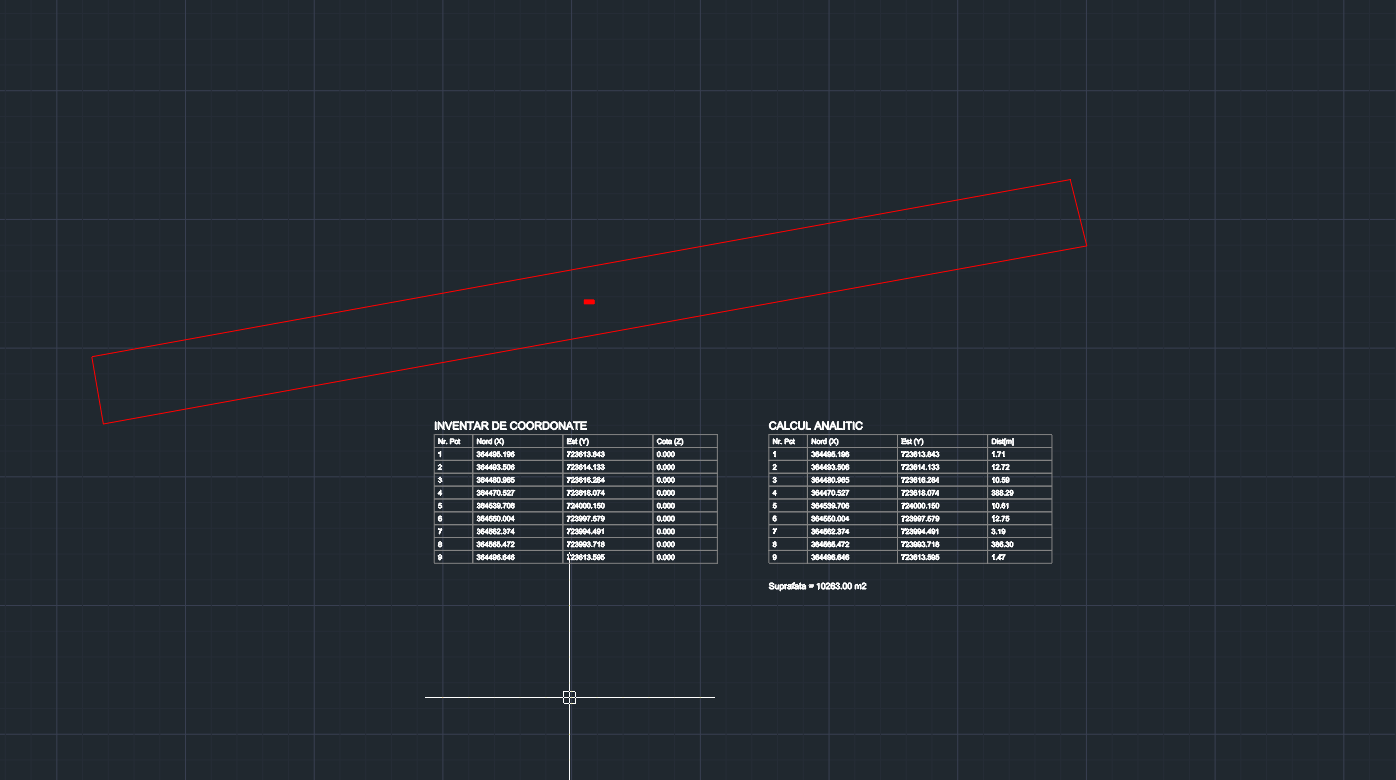

• Inventar si calcul analitic — calcul automat al suprafetelor si generare inventar de coordonate

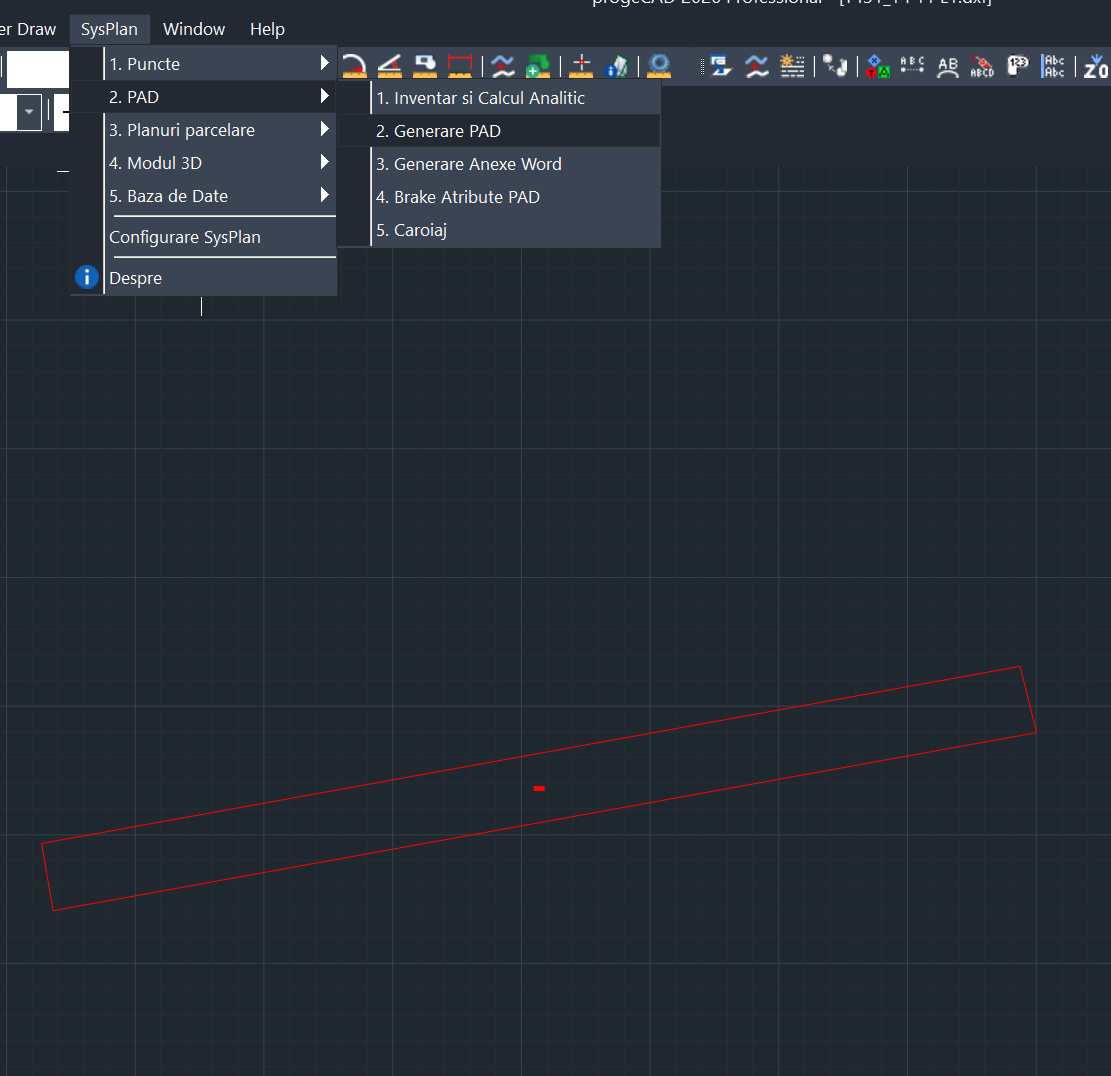

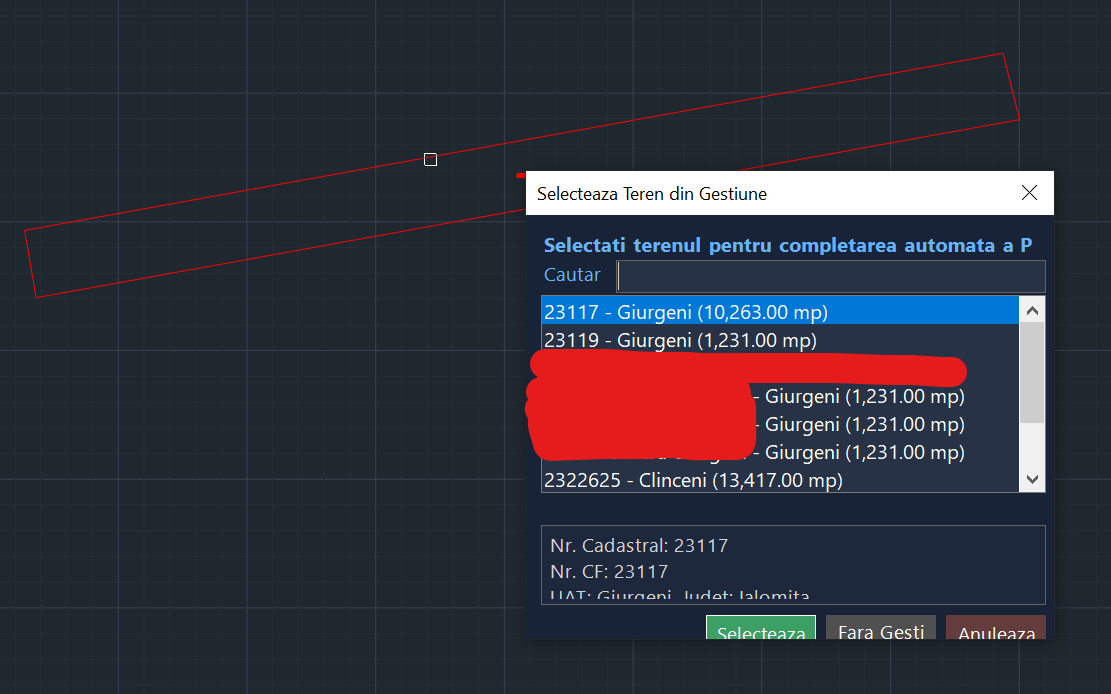

• Generare PAD — insereaza automat PAD-ul pe plan folosind template-uri editabile (societate, autorizatie). Adauga puncte pe contur, coteaza si insereaza blocul. Completare automata din Gestiune Date

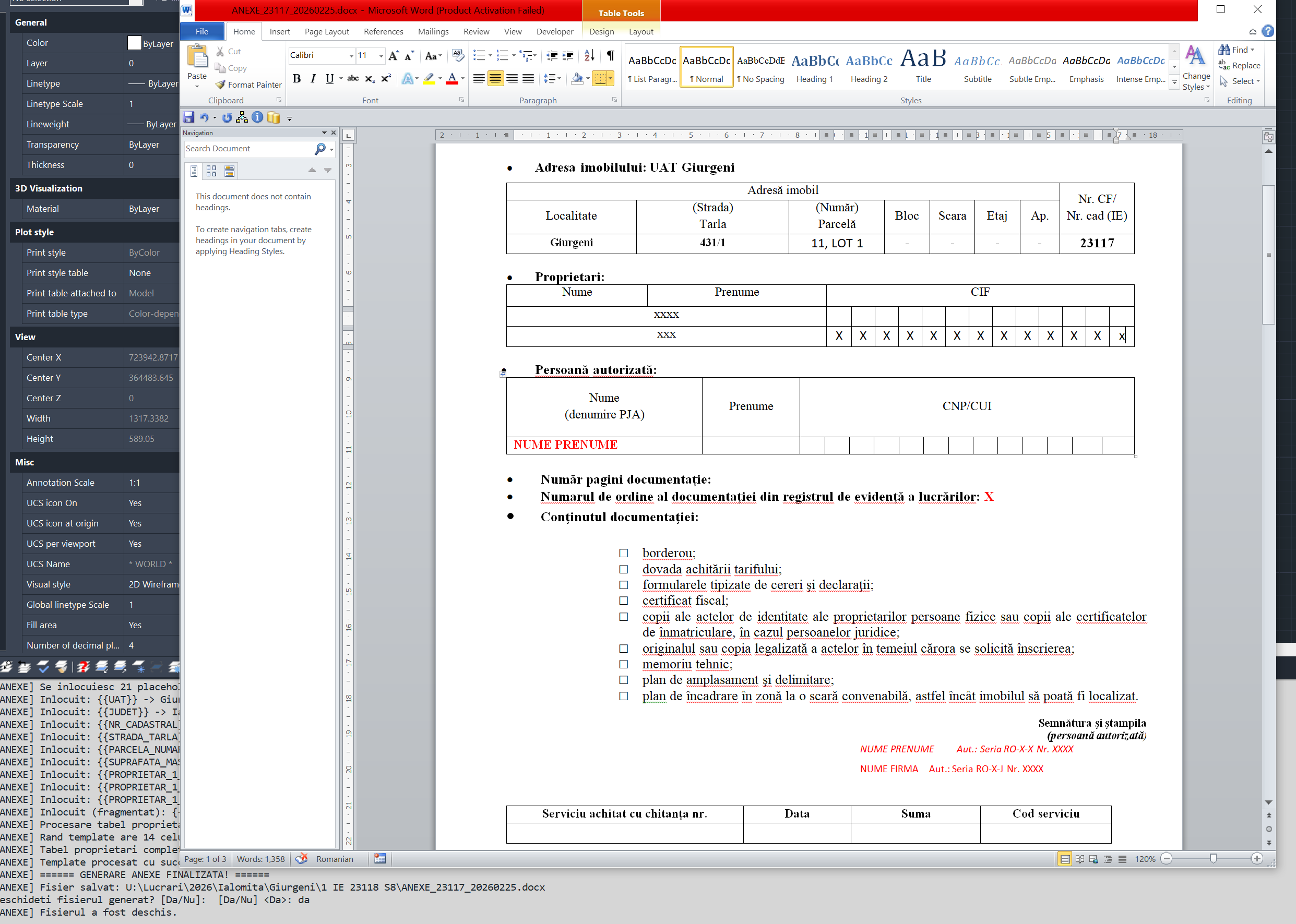

• Generare Anexe Word — genereaza documentele: Borderou, Cerere receptie, Declaratie — completate automat din baza de date
• Brake Attribute PAD — sparge blocul PAD pentru editare manuala
• Caroiaj — inserare caroiaj pe plan

3. Planuri Parcelare

Generarea automata a planurilor de parcelare — detasare simpla si multipla.

• Detasare simpla — pentru unul sau mai multe imobile, specific zonei de sporadic. Calcul automat suprafete si generare plan
• Detasare multipla — import date din Excel cu coloanele din Formular, procesare in lot
• Calcul si afisare automata suprafete parcele
• Generare automata plan de parcelare cu cote

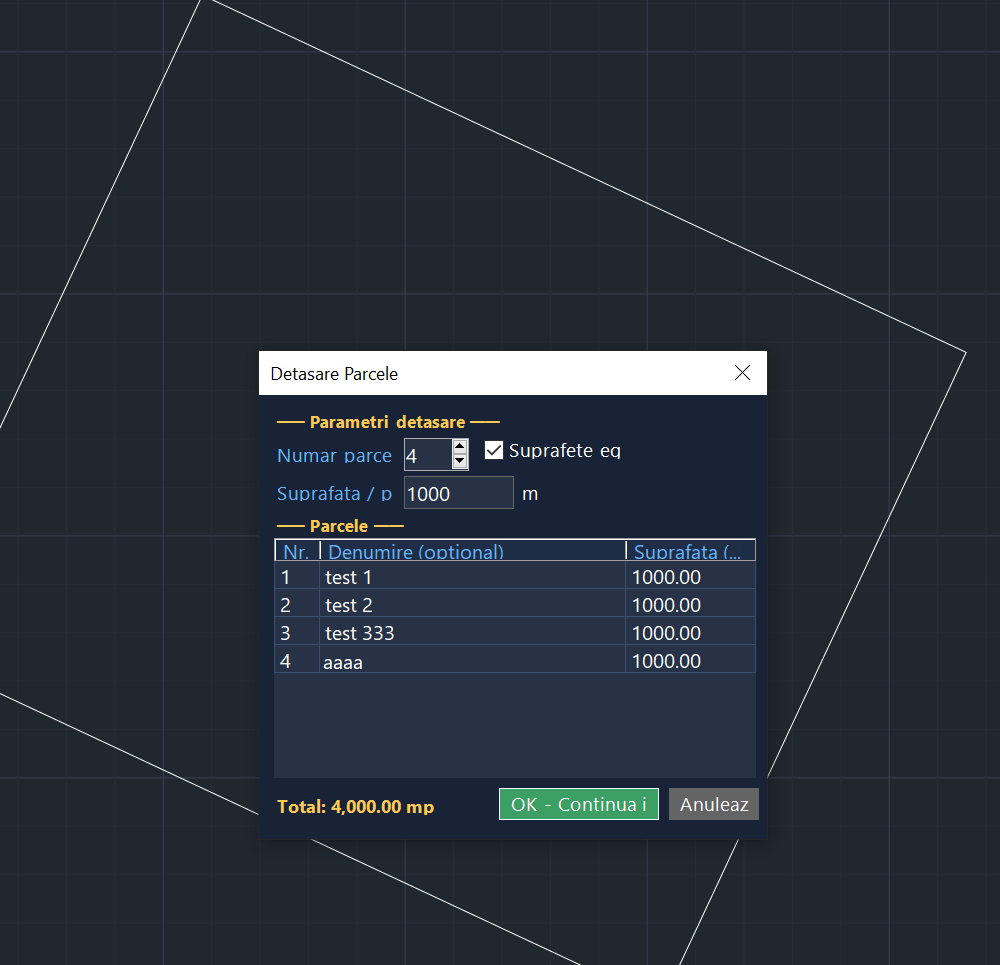

Detasare simpla — formular

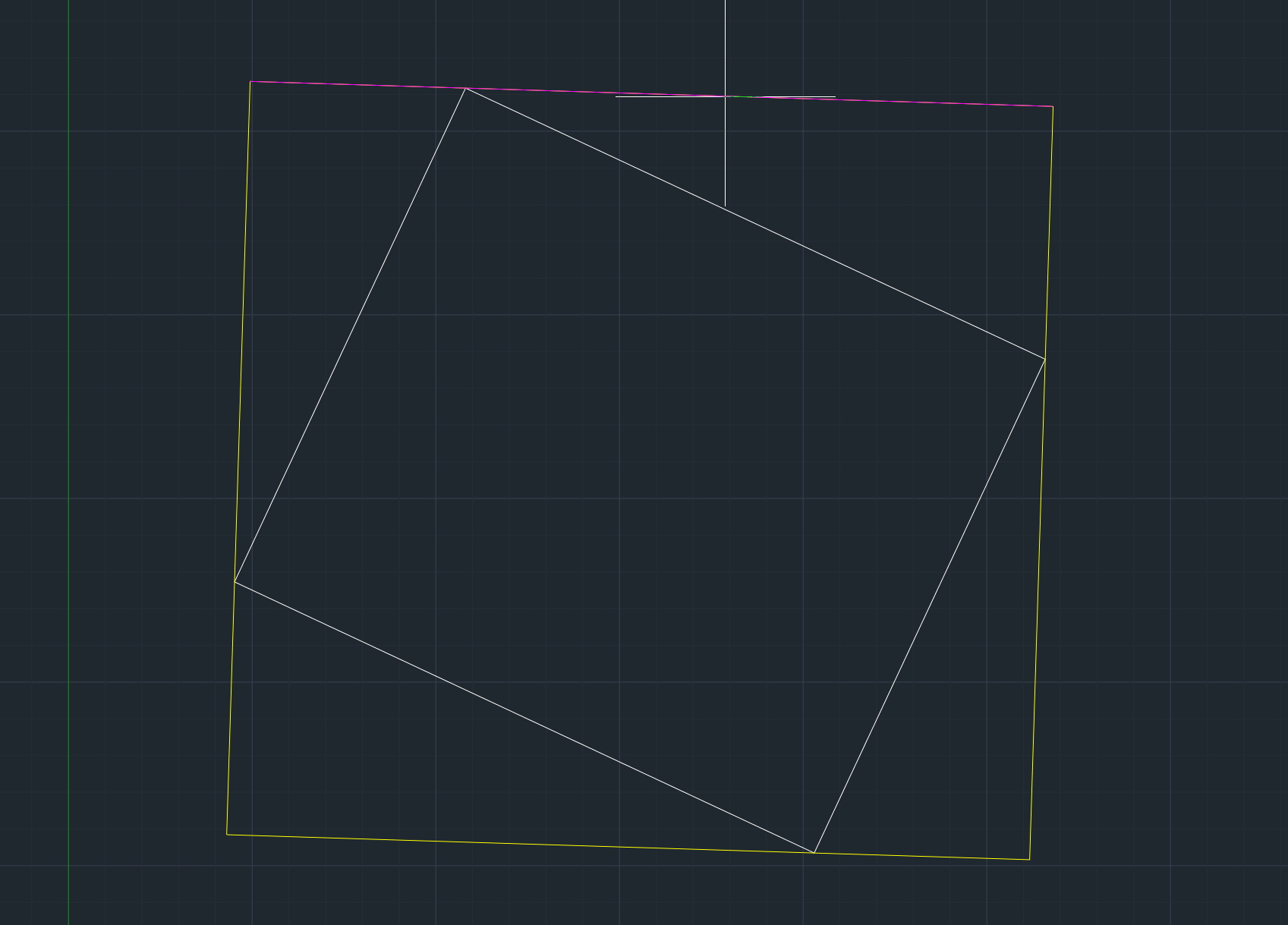

Configurare parcele

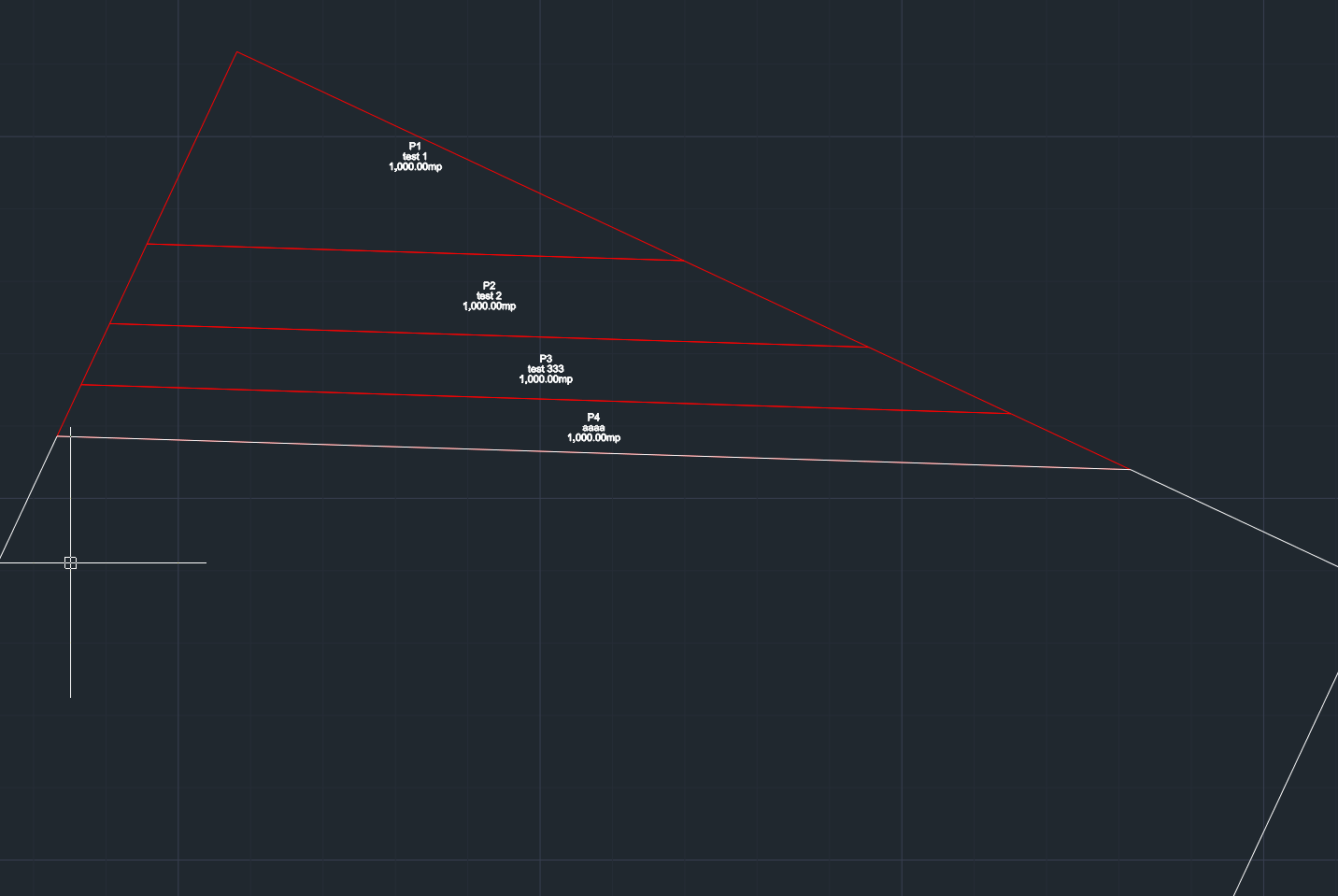

Plan parcelare generat

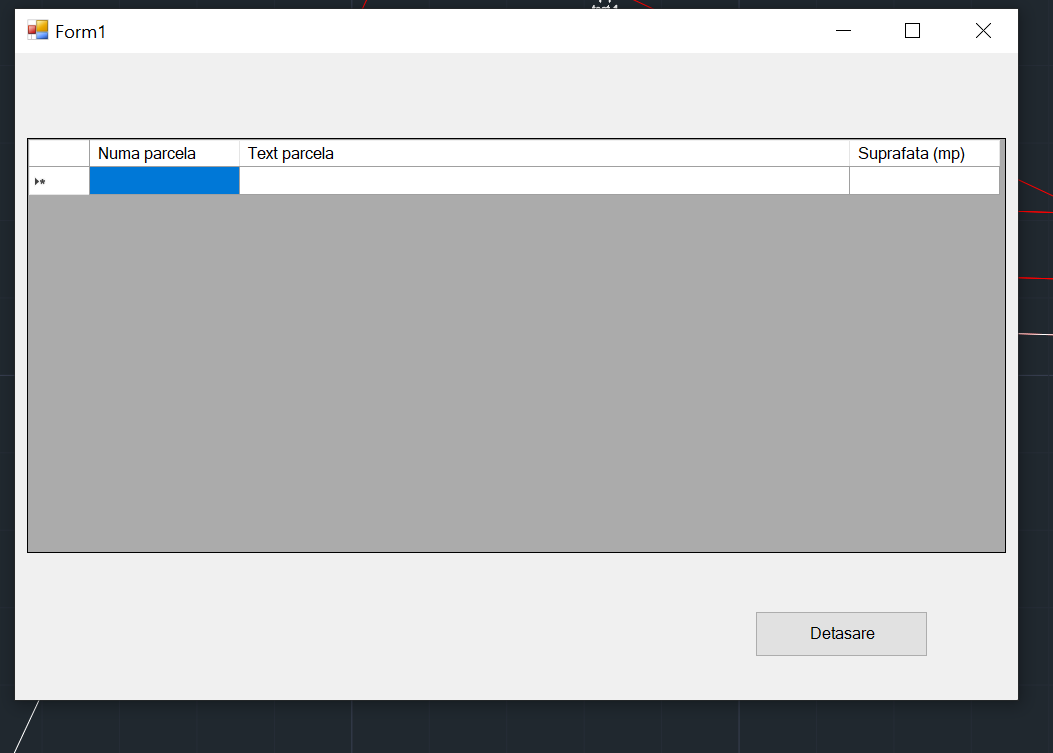

Detasare multipla

4. Modul 3D

Modelare tridimensionala a terenului bazata pe TIN (Triangulated Irregular Network).

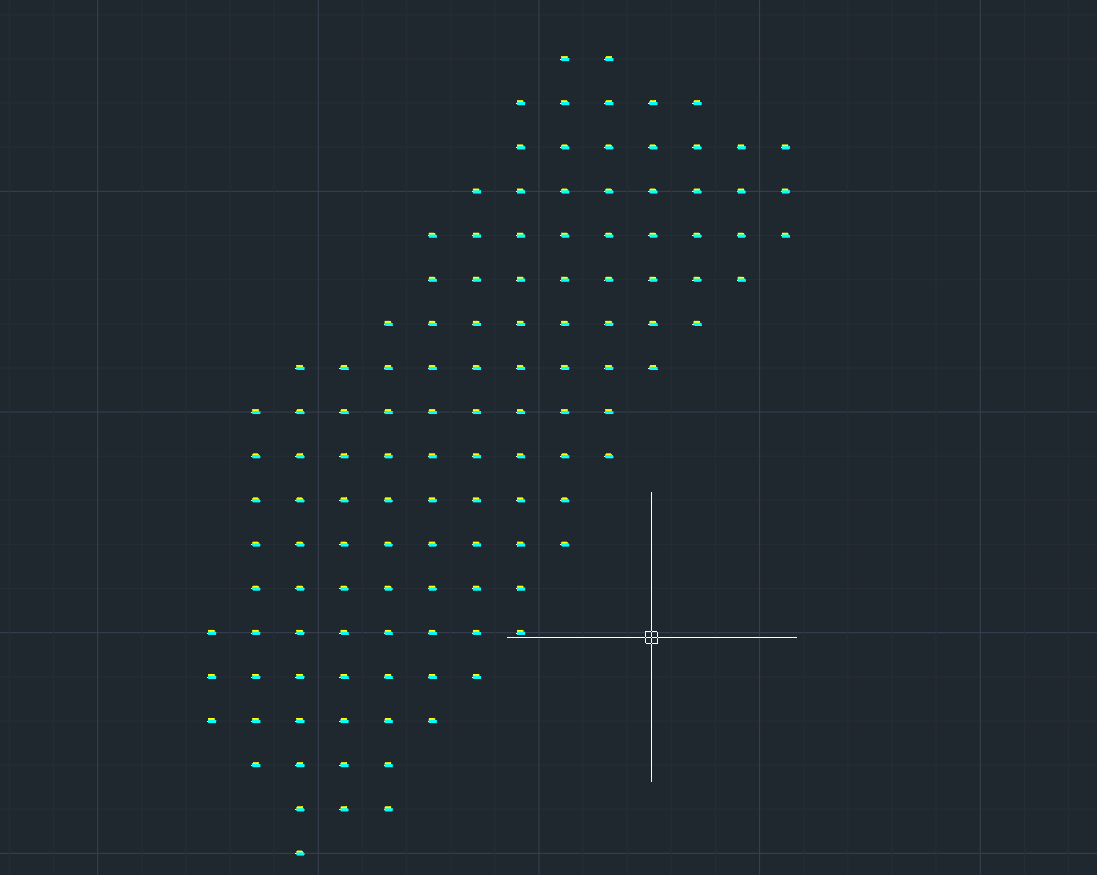

• Generare TIN — model 3D din punctele cu cota raportate, selectie puncte de interes

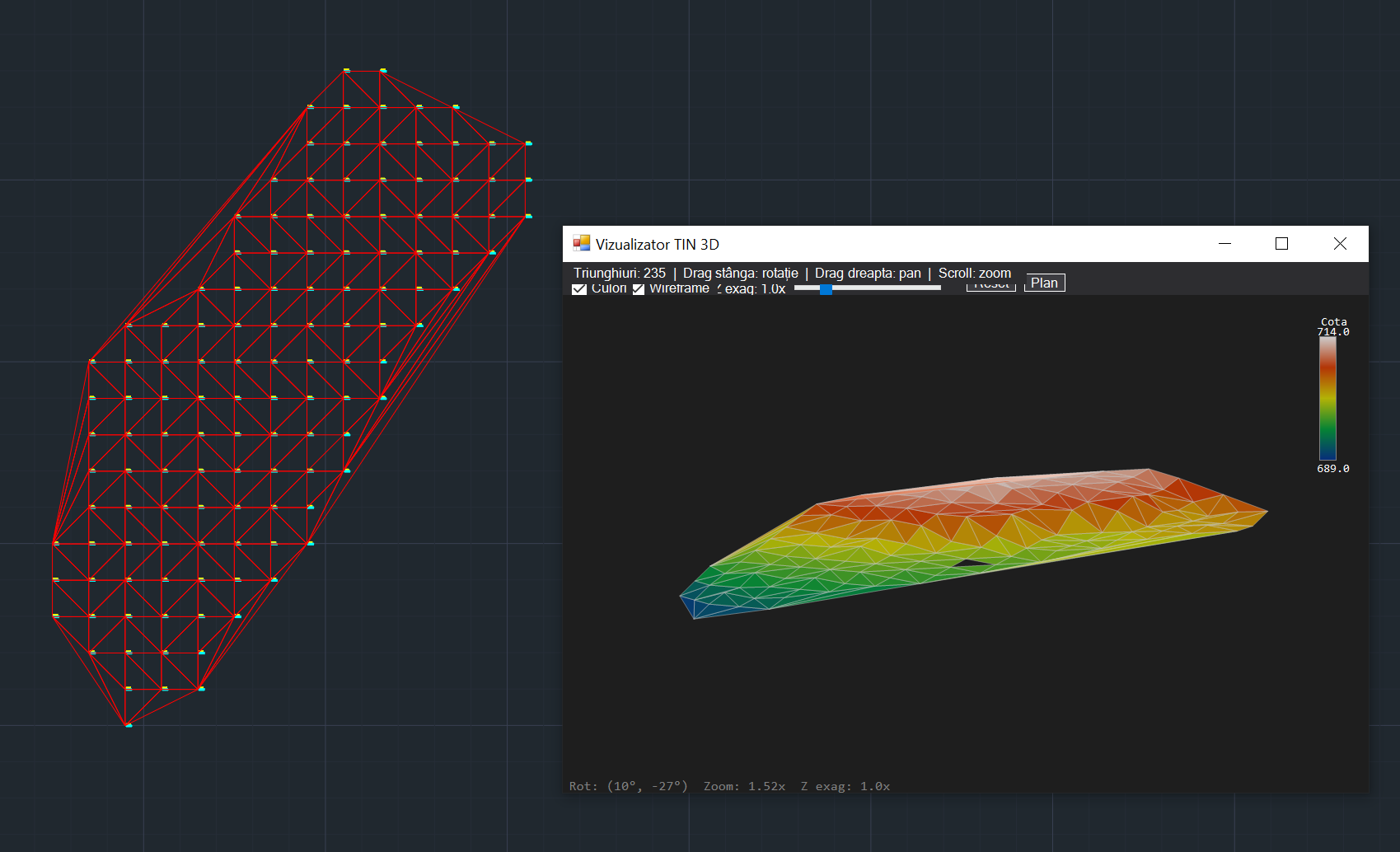

• Vizualizare 3D TIN — previzualizare interactiva a modelului 3D

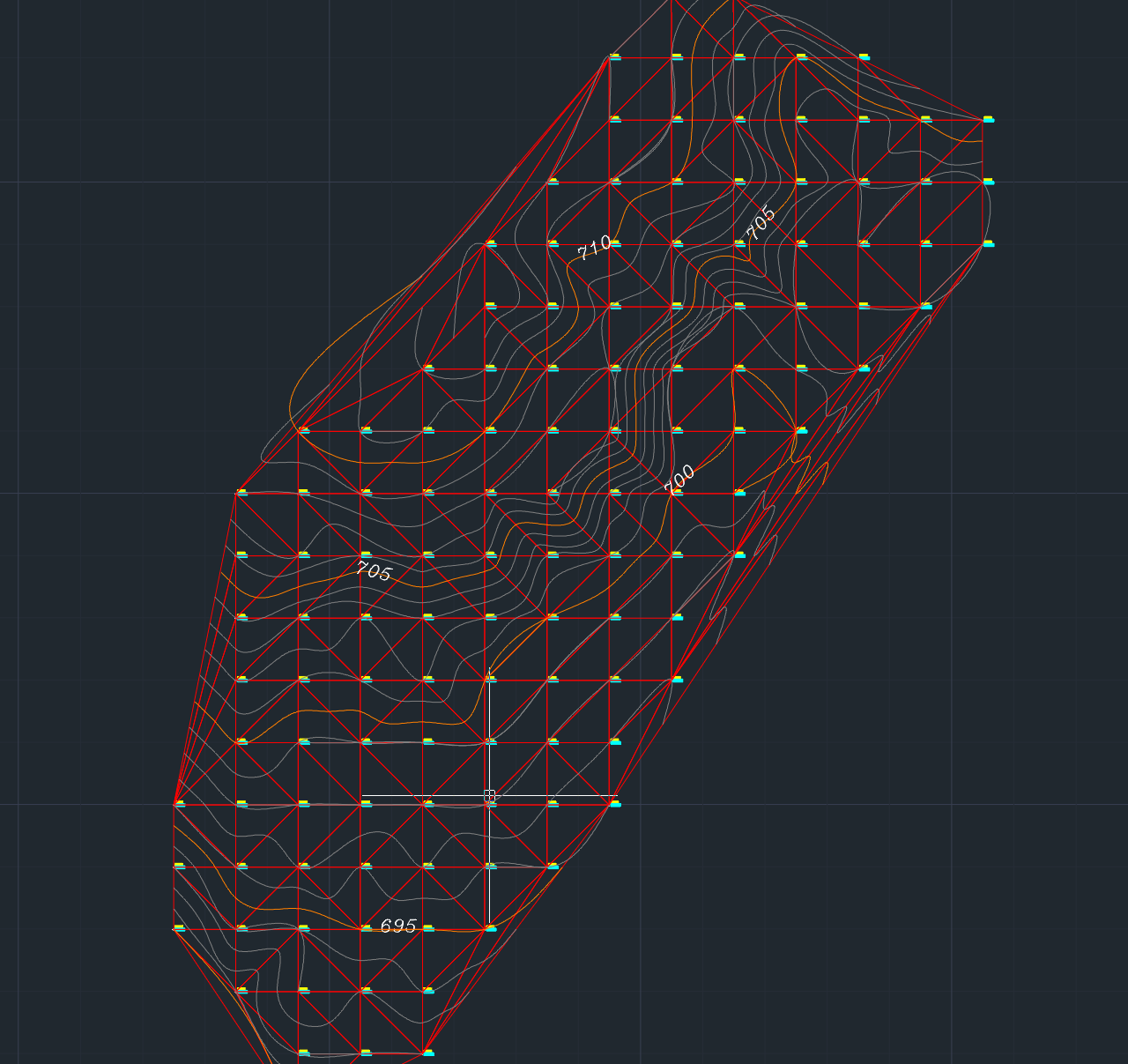

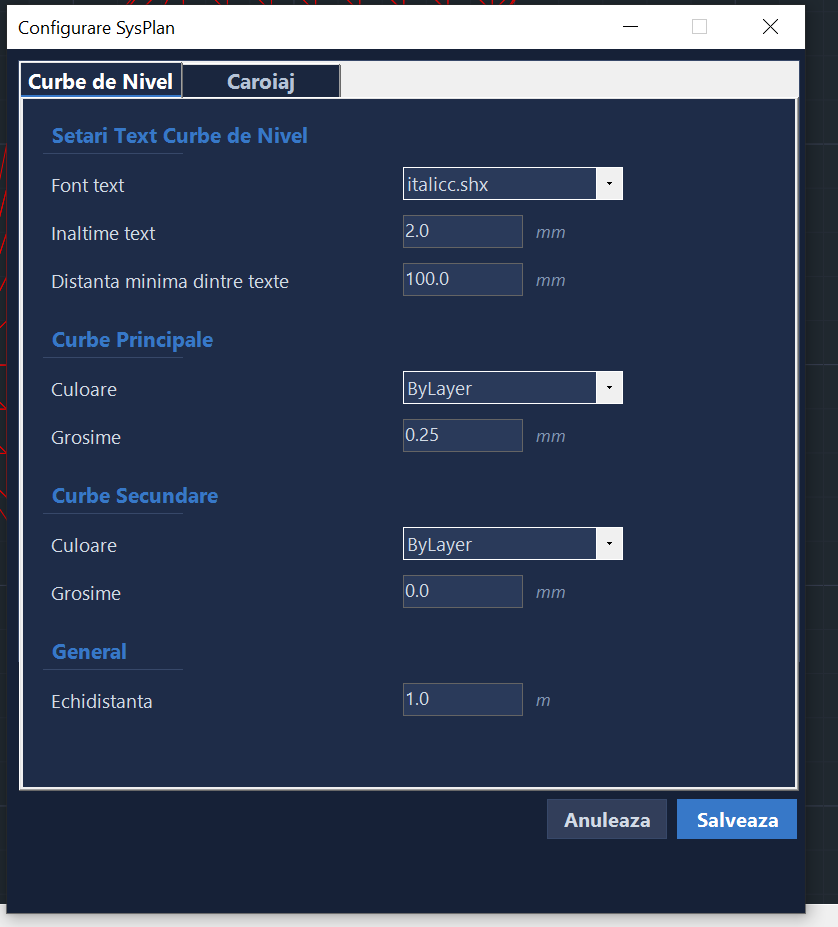

• Generare Curbe de nivel — setari avansate (echidistanta, layere, etichete), atentionare erori de margine

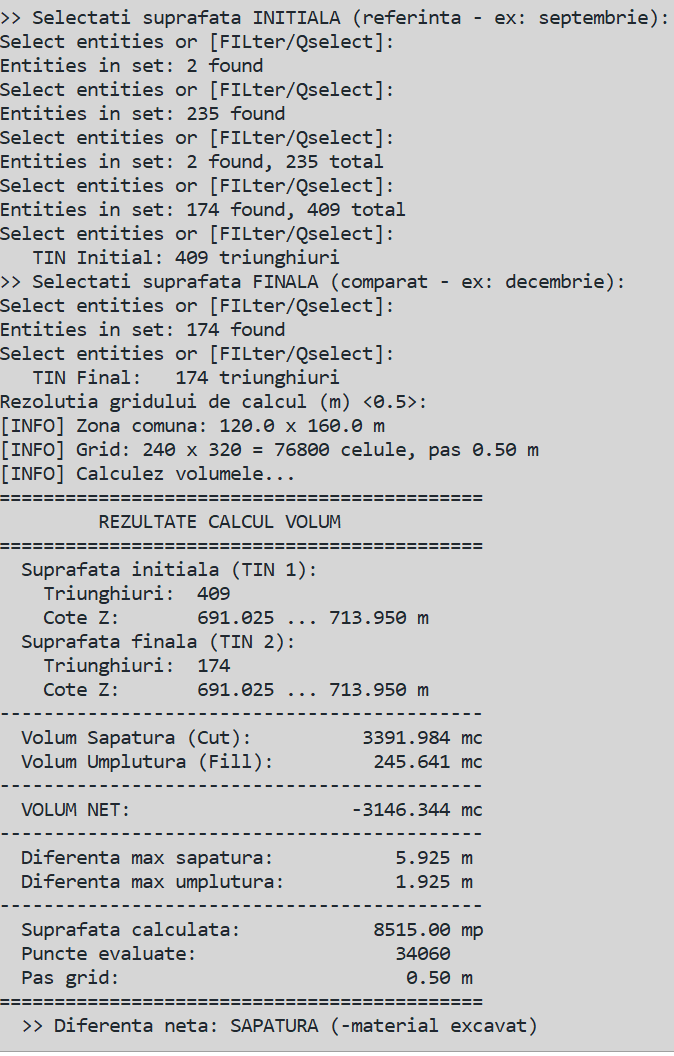

• Calcul Volum — comparare 2 modele TIN din aceeasi zona (sapatura/umplutura)
• Taiere TIN — decuparea modelului dupa o limita definita

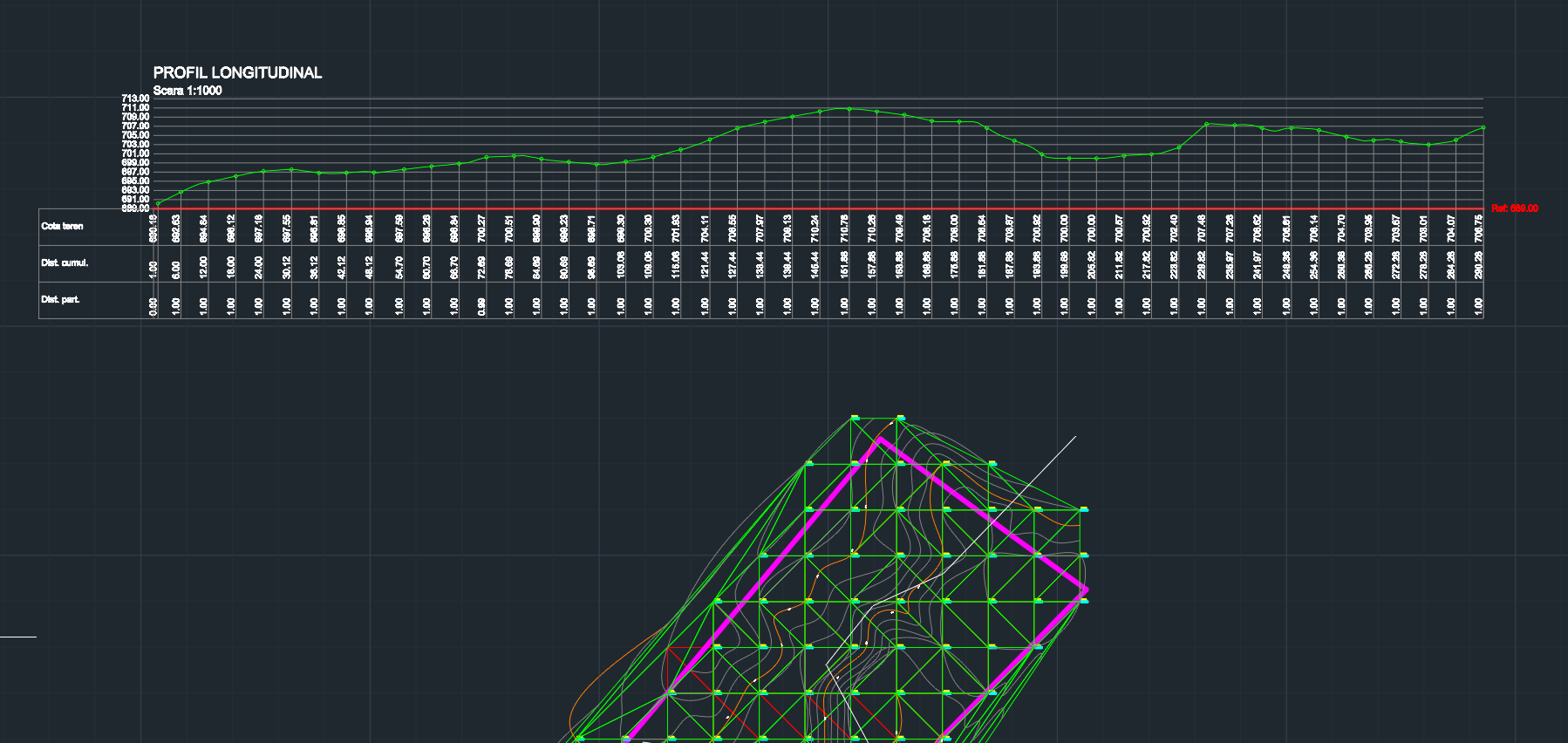

• Profil din Polilinie 3D — generare profil longitudinal pe o polilinie 3D existenta

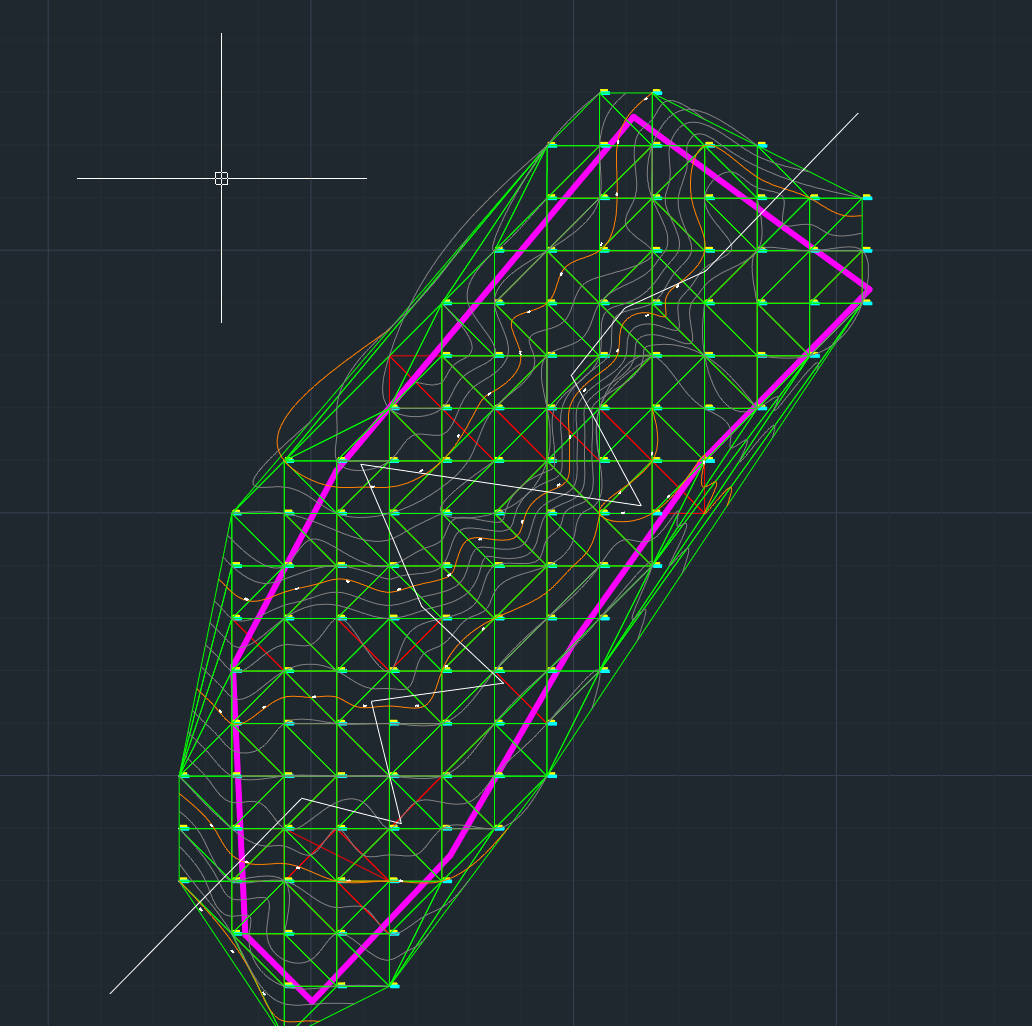

• Profil din TIN — generare profil pe o polilinie suprapusa peste un model TIN
• Generare Planse Profil — generare automata planse profil longitudinal/transversal

5. Baze de date — Gestiune Date

Modul integrat de gestiune a datelor — proprietari, terenuri, parcele, constructii — folosit automat la generarea PAD si a Anexelor Word.

• Proprietari — creare si gestionare proprietari reutilizabili pe mai multe lucrari
• Teren — creare fisa de teren cu adresa, suprafata, destinatie
• Detalii teren — asociere proprietari, parcele si constructii la un teren
• Primul proprietar adaugat devine semnatar in documentele generate
• Date folosite automat la Generare PAD si Generare Anexe Word

Gestiune date — lista proprietari/terenuri

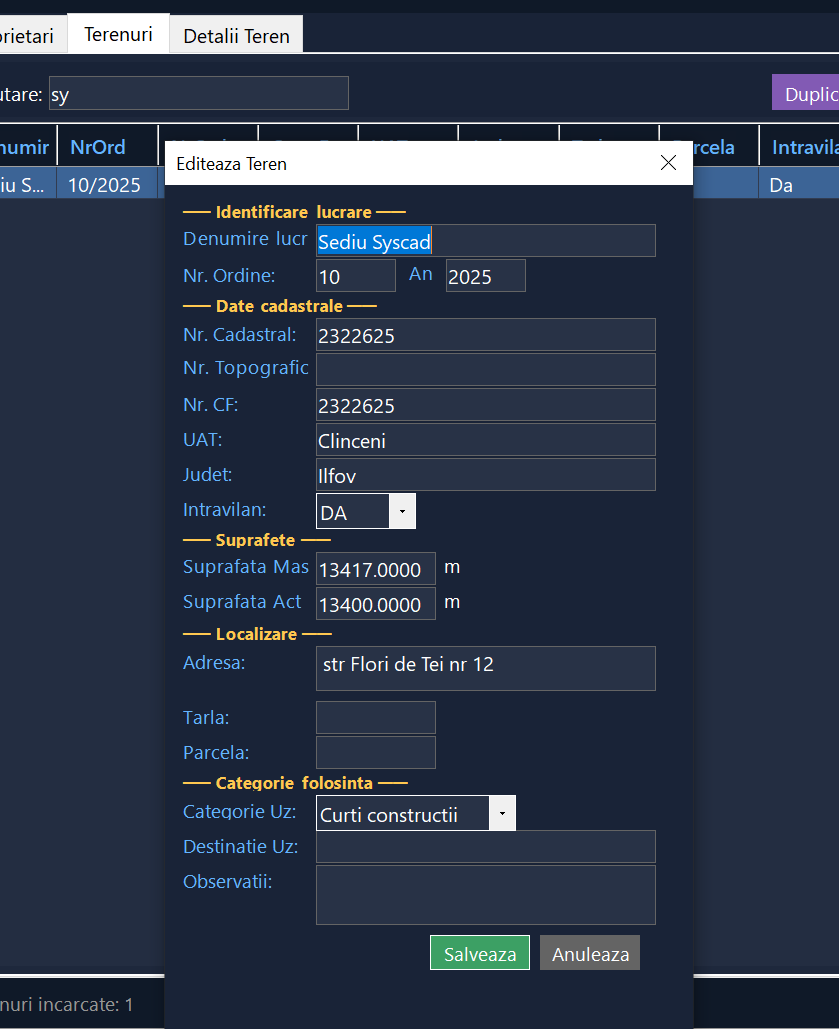

Creare teren

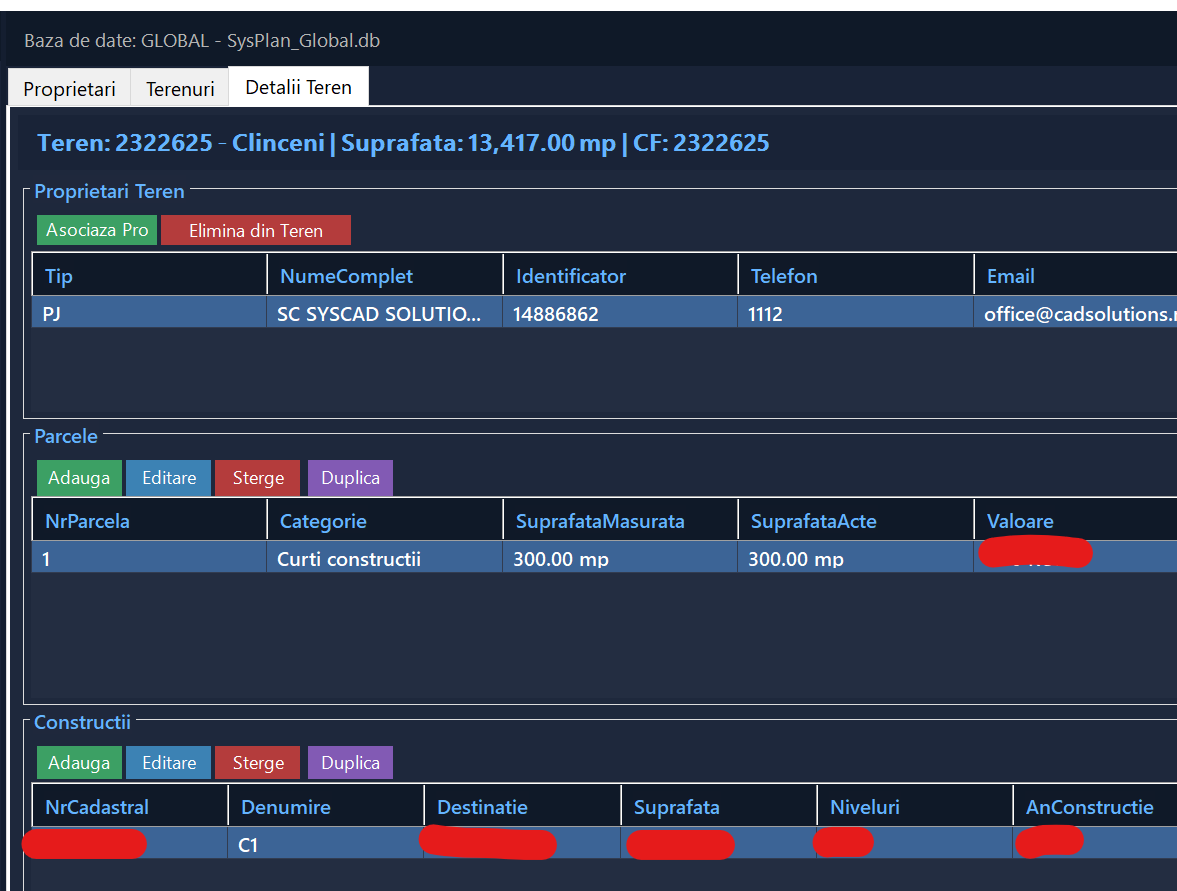

Detalii teren — parcele si constructii

6. Topo - Simboluri

Biblioteca de simboluri topografice si unelte pentru inserare rapida, desenare automatizata si finalizarea planurilor.

• Biblioteca simboluri — acces rapid la simbolurile din fisierul Support - Simboluri.dxf, selectie si inserare cu un click

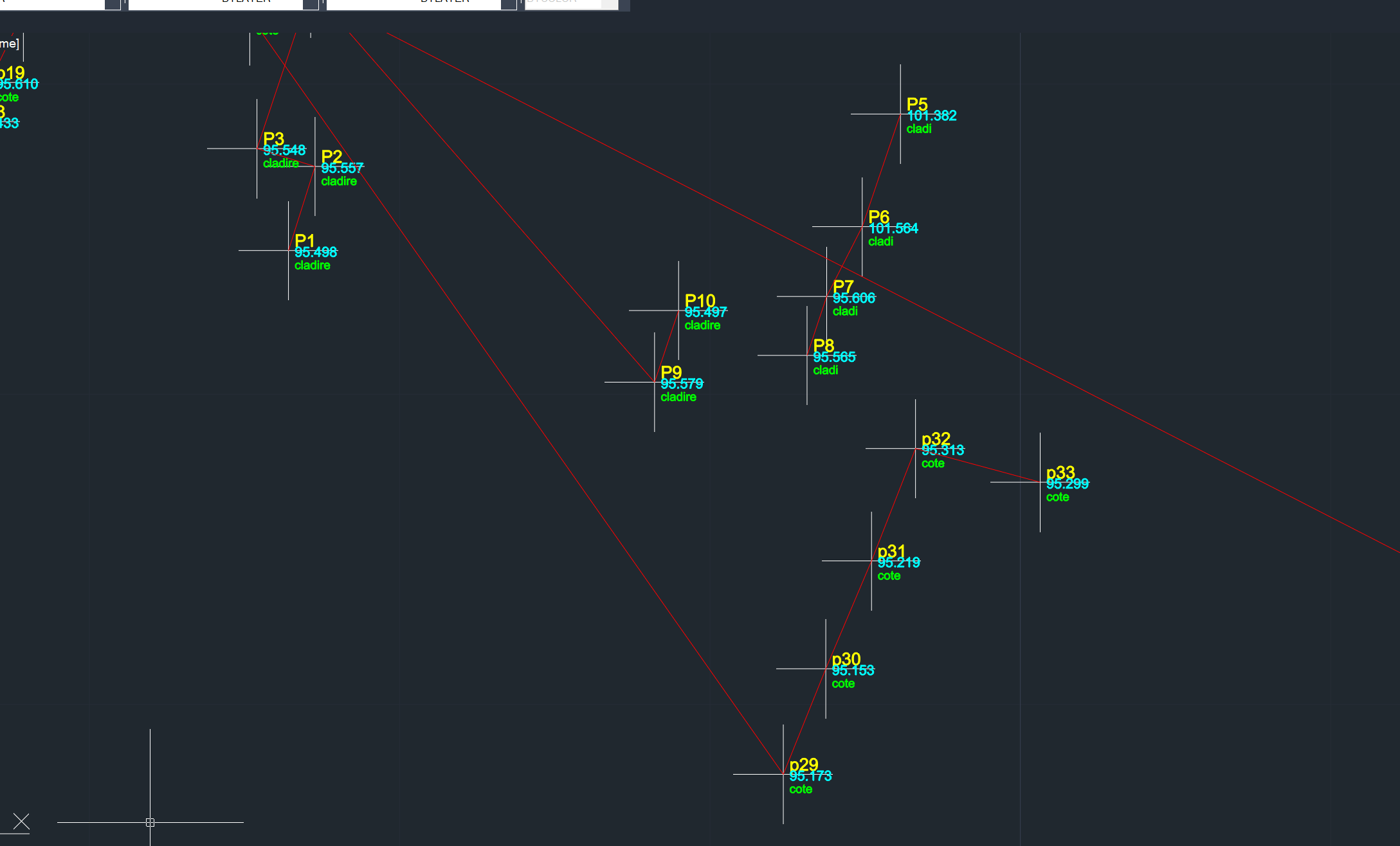

• Inserare Simbol dupa Cod — inserare automata simboluri topografice pe baza codului atribuit punctelor in proiect
• Desenare gard pe traseu — generare automata gard / limita de proprietate de-a lungul unei polilinii selectate
• Simbol Taluz — generare hatura (hatch) pentru taluz; necesita doua polilinii paralele ce delimiteaza taluzul
• Genereaza Legenda — generare automata legenda pentru planurile topografice, cu simbolurile utilizate in desen
• Generare Viewporturi — generare viewporturi pentru planuri de dimensiuni mari, cu scalare si pozitionare automata

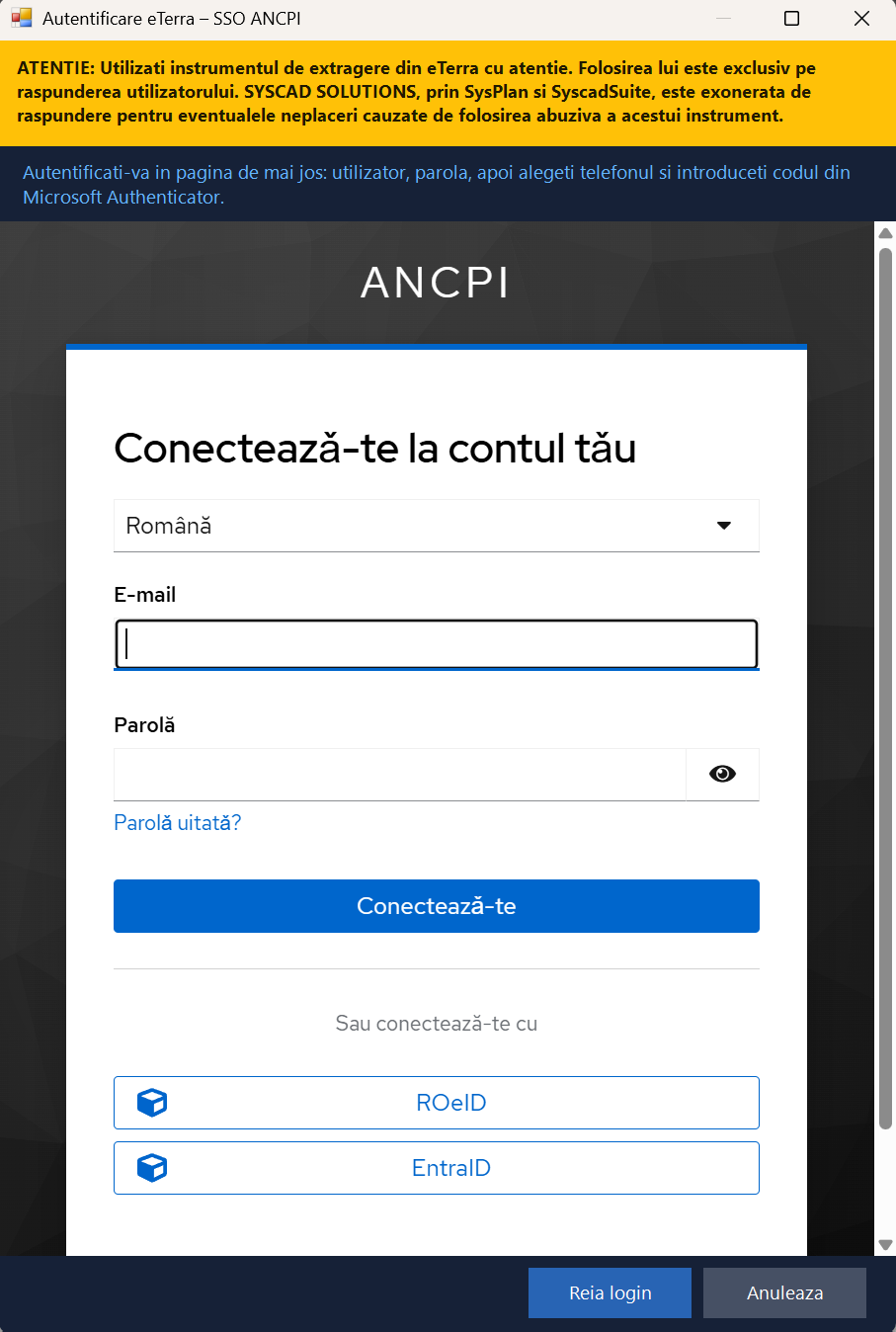

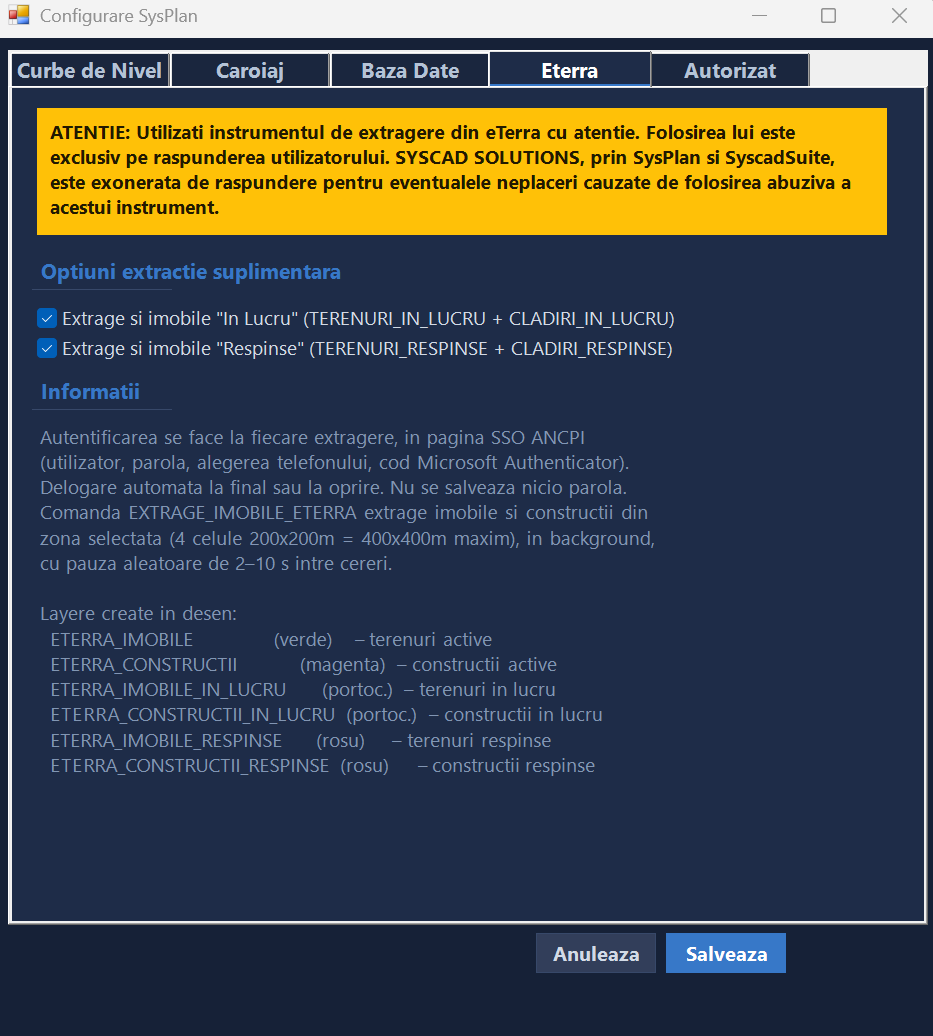

7. Eterra

Modul de integrare cu platforma Eterra pentru gestiunea electronica a documentatiei cadastrale.

• Extrage Imobile — extragerea automata a datelor imobilelor din platforma Eterra direct in desen

8. Sectorial NOU v1.1.2

Modul dedicat lucrului cu sectoare cadastrale — verificare si curatare topologie, generare contur sector si export GIS in format SHP.

• Validare Topologica — verificare polilinii inchise (imobile, constructii); erorile sunt marcate automat pe desen cu layer dedicat si cerc/linie pe zona erorii. Recomandat pentru lucrul cu cadastru sistematic/general
• Curatare Topologica — corectare automata erori topologice cu toleranta configurabila (recomandat 0.1); include buton de rotunjire la 3 zecimale pentru compatibilitate GIS
• Contur Sector — generare automata contur de sector prin selectarea imobilelor componente
• Generare SHP Simplu — export SHP de baza (fara atribute) din elementele selectate; creeaza fisiere separate pe tip element (linie, punct, text etc.)
• Generare SHP cu Join Texte — export SHP cu join automat al textelor din interiorul poligoanelor (ex: ID imobil); ideal pentru import in SAVCAD sau alte aplicatii GIS
